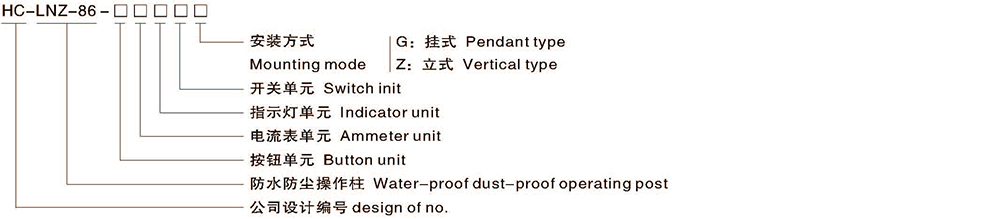

型号含义
适用范围
1.环境温度-25°至55°。
2.安装高度不超过海拔2000m。
3.强酸、强碱、盐、氨、氯离子腐蚀,多水、多尘、潮湿等环境。
4.广泛应用于石油、化工、码头、食品、制药、军工等工厂企业。
产品特点
1.壳体采用ZL102铝合金压铸而成,结构轻巧,外形美观。2.壳体表面酸洗、钝化后采用高压静电喷环氧树脂塑粉处理、抗酸、碱、盐腐蚀,防爆等级为F1。
3.本产品采用曲路密封结构,直接用紧固件筋骨,具有良好的防水防尘性能,防护等级IP65。
4.所有外露紧固件均用不锈钢,密封件采用硅橡胶,耐油、耐酸、耐碱、耐高温、抗老化。
5.本系产品适用于交流50Hz,电压380V以下,直流440V以下,电流10A以内的控制电路中,作为工作现场中电动机的起停、控制转换、信号切换、仪表计量显示等之用。
6.内装元件由我公司定型。
7.内装元件主要有:万能转换开关、按钮、电流表、指示灯等,可按用户要求装其他仪表。可实现各种元件的任意组合,满足用户设计要求。
8.-般情况下,本系列不品的进出线方向为下进下出、电缆布线。用户有特殊要求请注明。
9.产品出厂铭牌上保体现总单元内容,各分单元代号为订货参数。

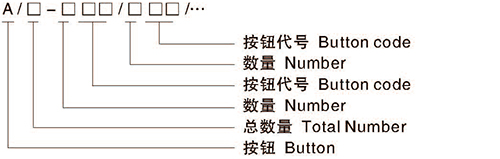

按钮部分含义

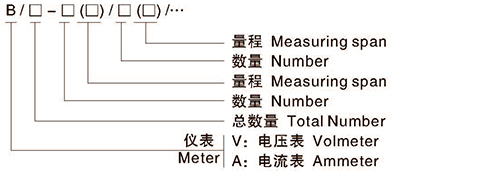

仪表部分含义

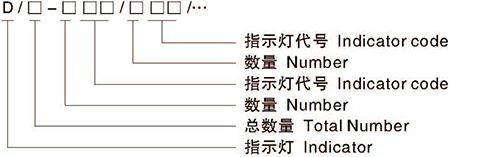

指示灯部分含义

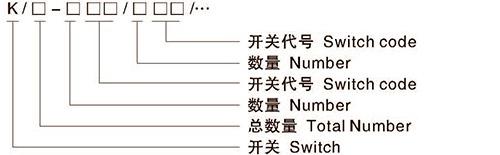

开关部分含义

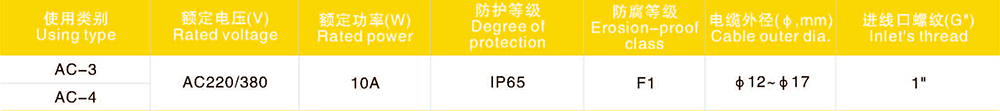

主要技术参数

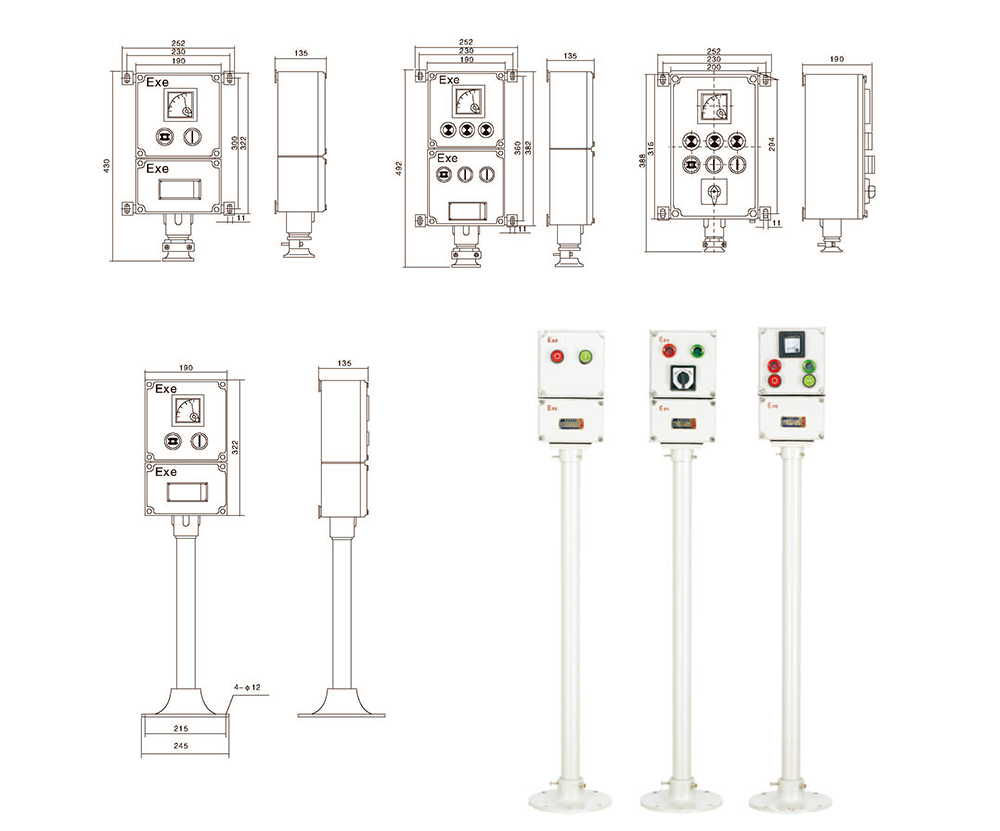

外形及安装尺寸
