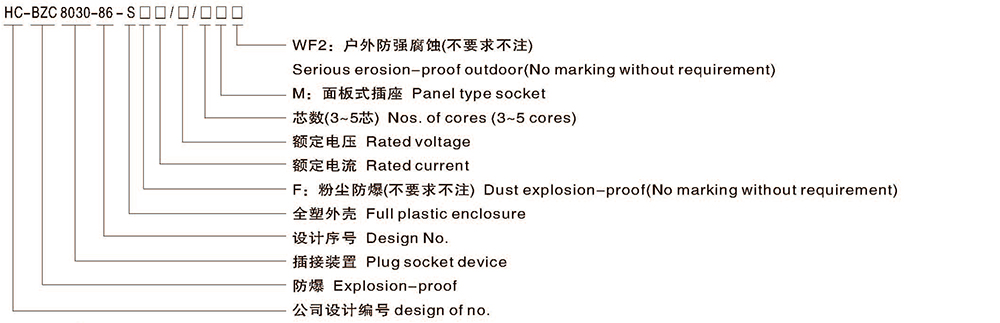

型号含义

适用范围

1.1区、2区危险场所或21区、22区危险场所;

2.I|A、 IIB、 IIC爆炸性气体环境;

3.户内、户外(IP65) ;

4温度组别:T1~T6;

5.应用于石油、化工、航天、军工等行业。

产品特点

1.外壳采用高强度玻璃纤维不饱和聚酯树脂压制而成，具有耐腐蚀、抗冲击、热稳定性好等性能，外形美观;

2.具有可靠的联锁功能，即只有插座腔内的开关分断后插头才能拔出，只有插头插入腔内,开关才可闭合;

3.插头接触性能可靠，使用寿命长，插座内的插套有一个弹性的百叶式弹簧套(材质为铍表铜，经热处理)，使插头既有自我清洁的特性，又保证了小的接触电阻和低温升，同时也将所要的插拔力降到了最低，百叶式弹簧套的设计保证了插头和插座功能的正常发挥和永久的自清洁效果，解决了插接装置在使用中受周围环境的影响(如温度，尘埃等)。确保了插接装置的电传输性能;

4.开关手柄设有挂锁，不使用时可锁定，开关无法打开。

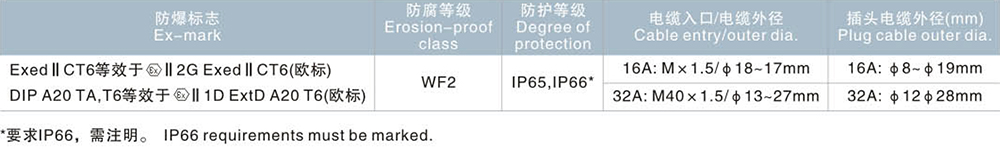

主要技术参数

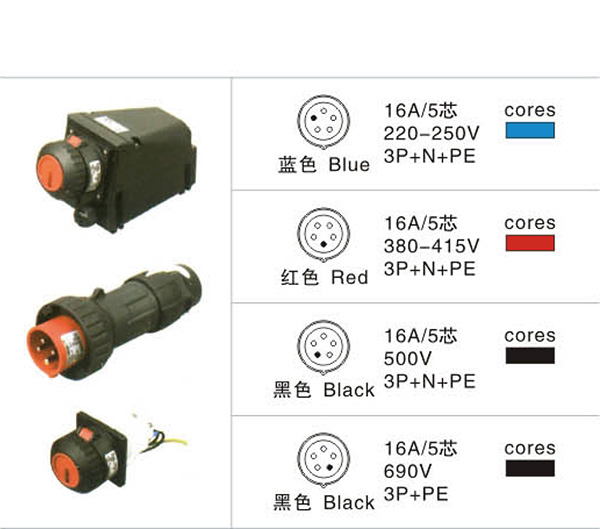

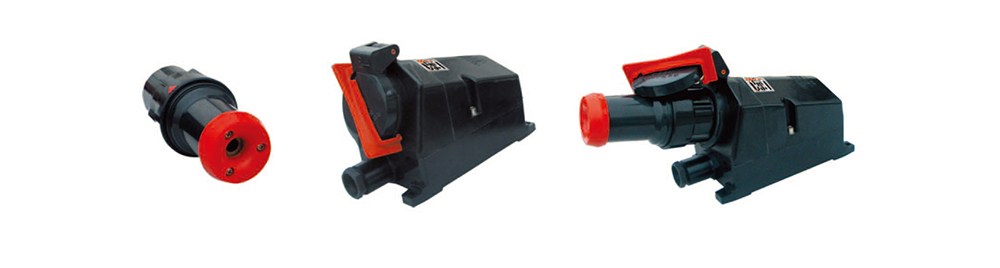

产品图样

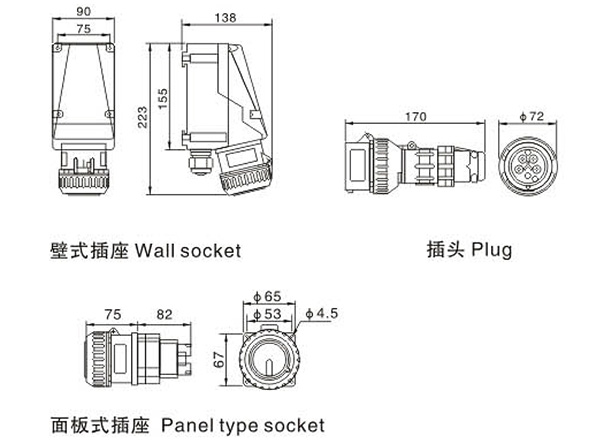

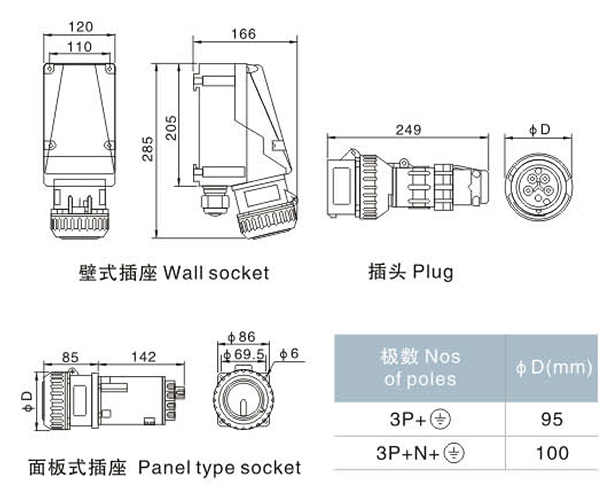

外形尺寸

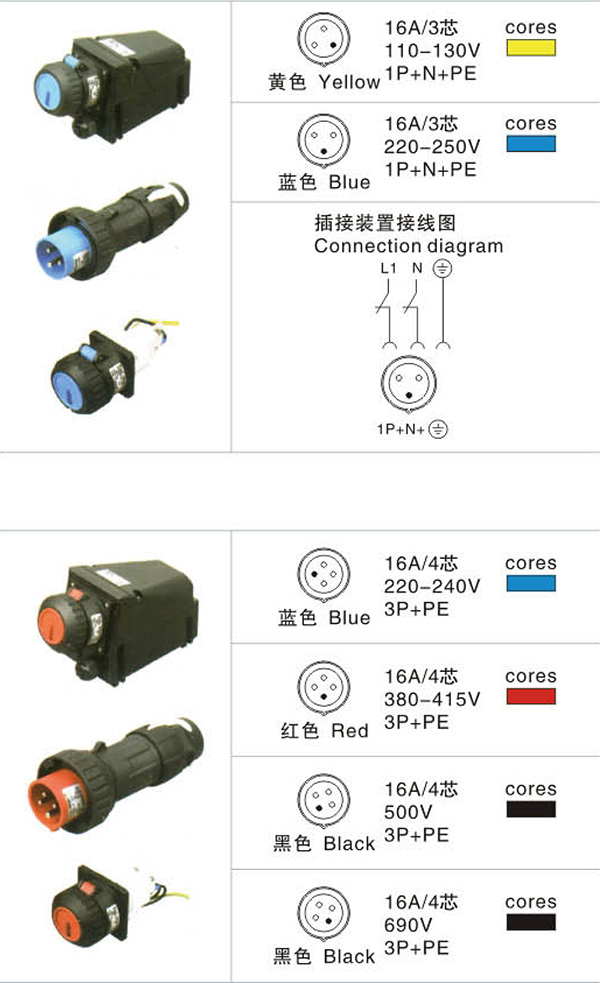

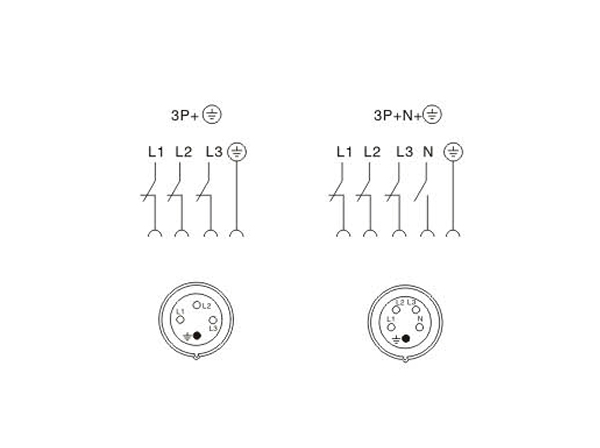

插接装置接线图

外形尺寸

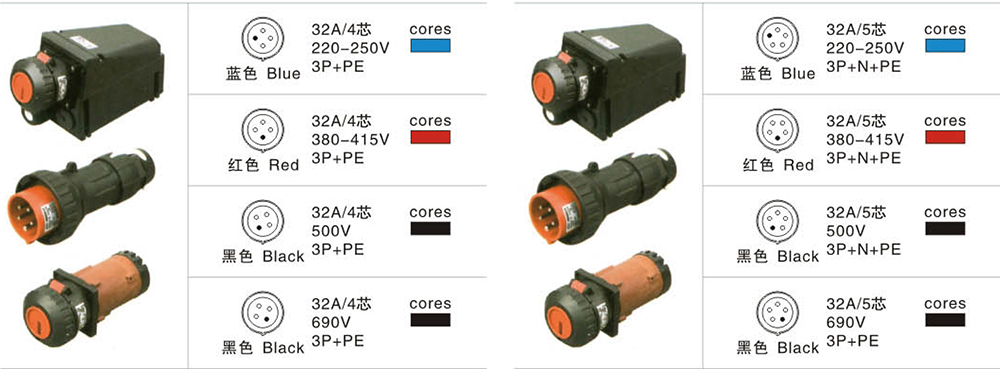

产品图样

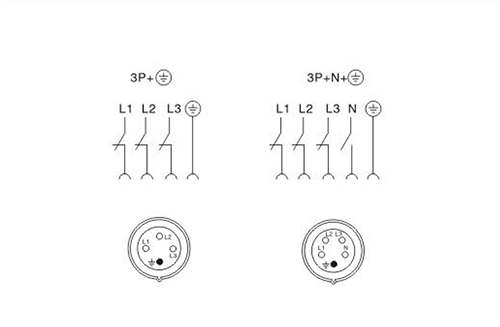

插接装置接线图

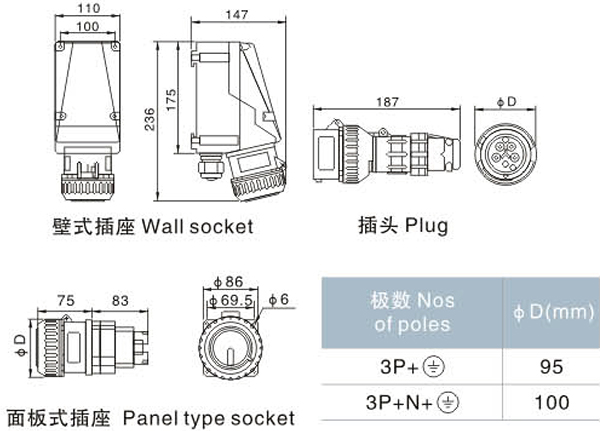

外形尺寸
