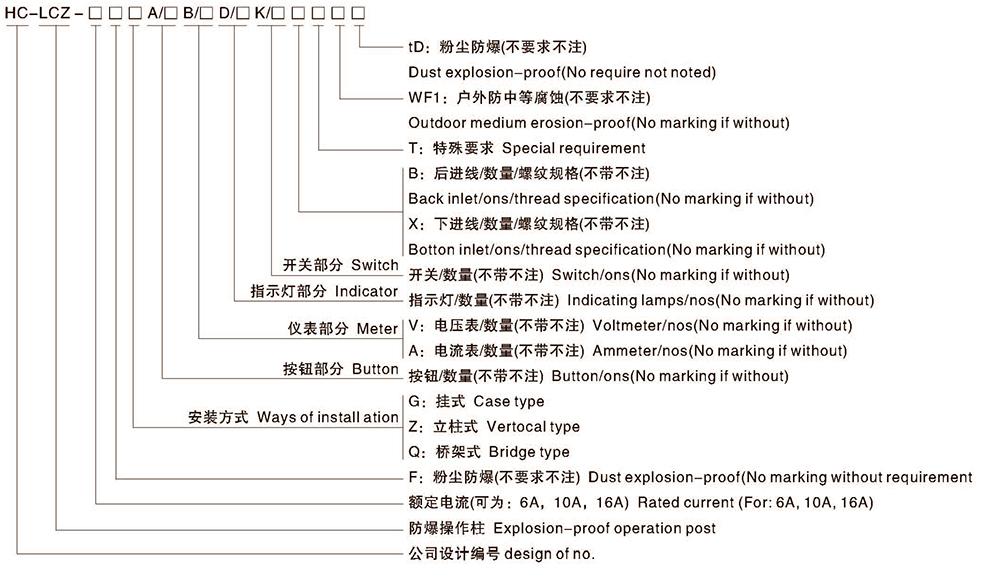

型号含义
适用范围
1.1区、2区危险场所或21区、22区危险场所;
2.I|A、 IIB、 II C爆炸性气体环境;
3.户内、户外(IP54、 IP65) ;
4.温度组别:T1~T6;
5.应用于石油、化工、航天、军工等行业。
产品特点
1.壳体采用高强度合金留一次性压铸成型,表面经高速驰丸清理后高压静电喷型。外克结构紧凑合理。材质密度高强度好。防覆性能忧良,表面塑粉附着力强具有良好的防腐能力,表面光洁,美观大方:
2.内可装有指示灯。电流表、电压表、按钮、转换开关及用户需要的其他元件(电位器、频率表。转速表等);
3.转换开关功能30多种。由用户选择:
4.电流表及电压表量程由用户确定:
5.可按用户要求特制:
6.钢管,防爆挠性管。防爆电缆,布级均可。

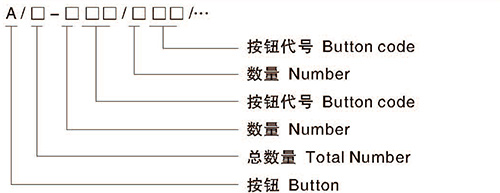

按钮部分含义

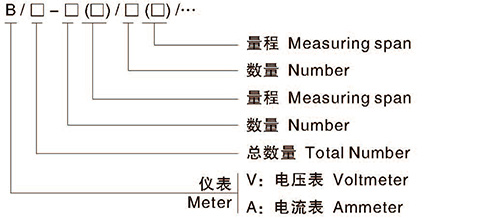

仪表部分含义

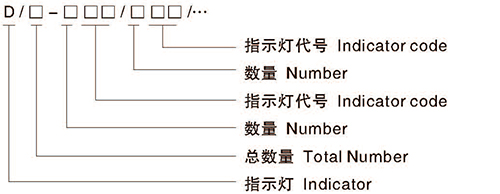

指示灯部分含义

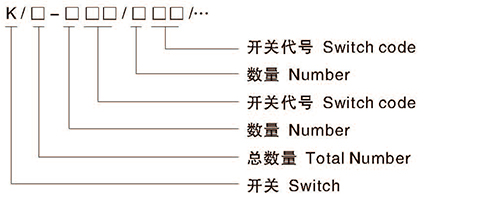

开关部分含义
注:隔膜腔内装AD26B-16,标注方法参考8019。

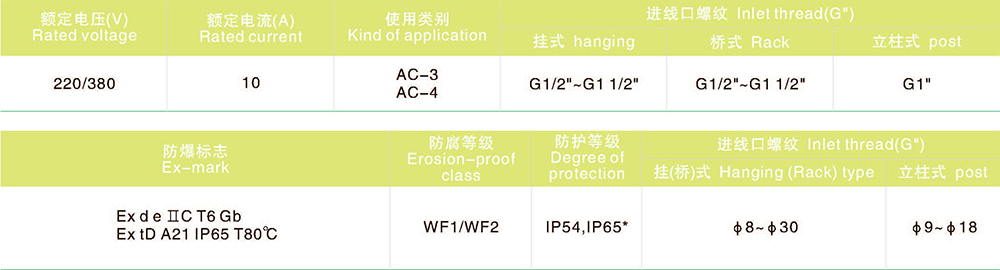

主要技术参数

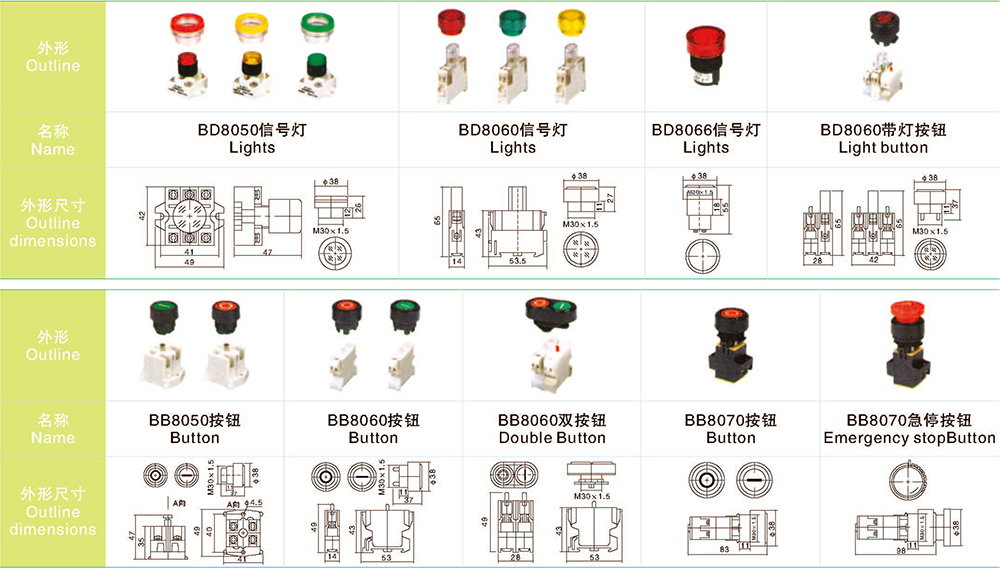

专用于隔爆腔

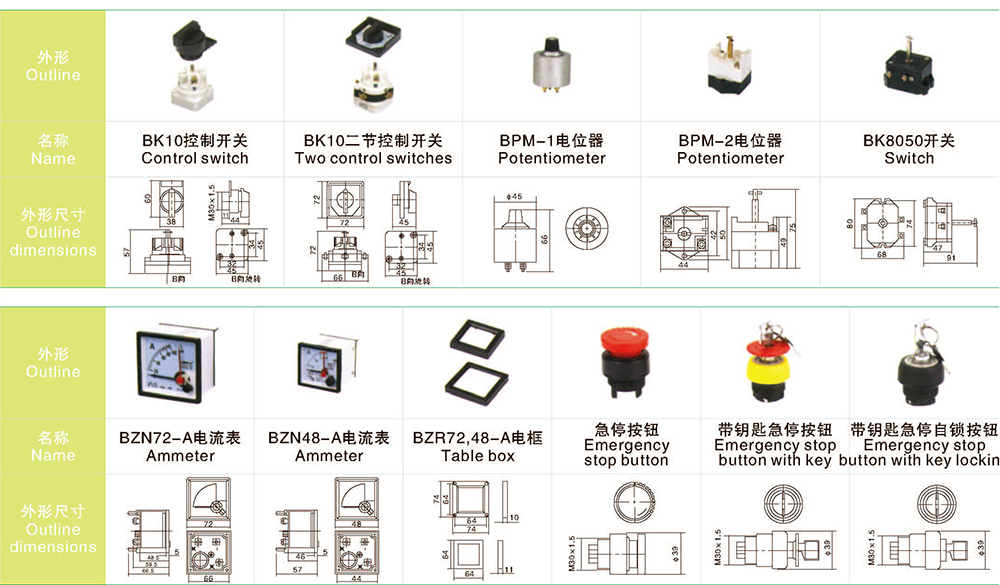

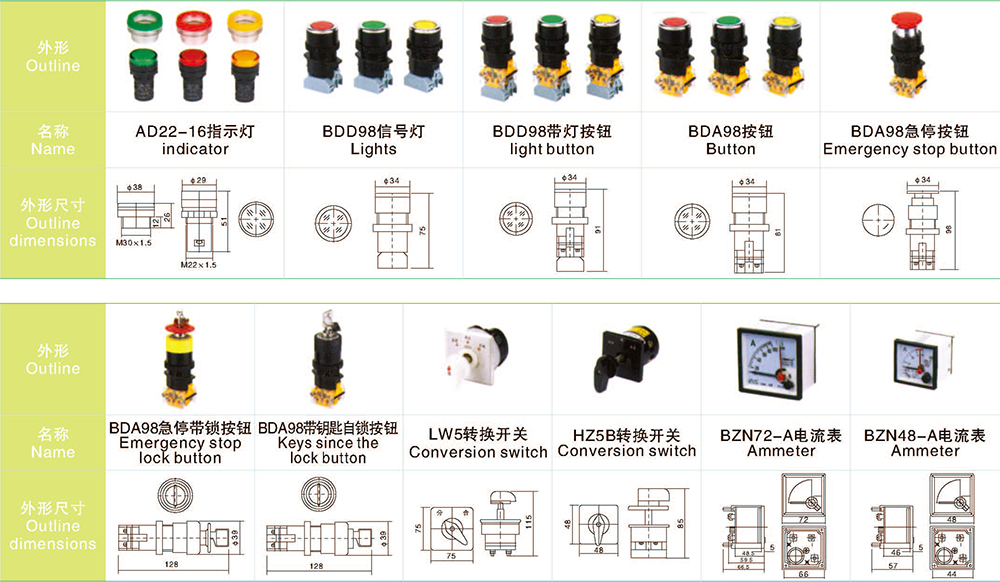

内装防爆元件

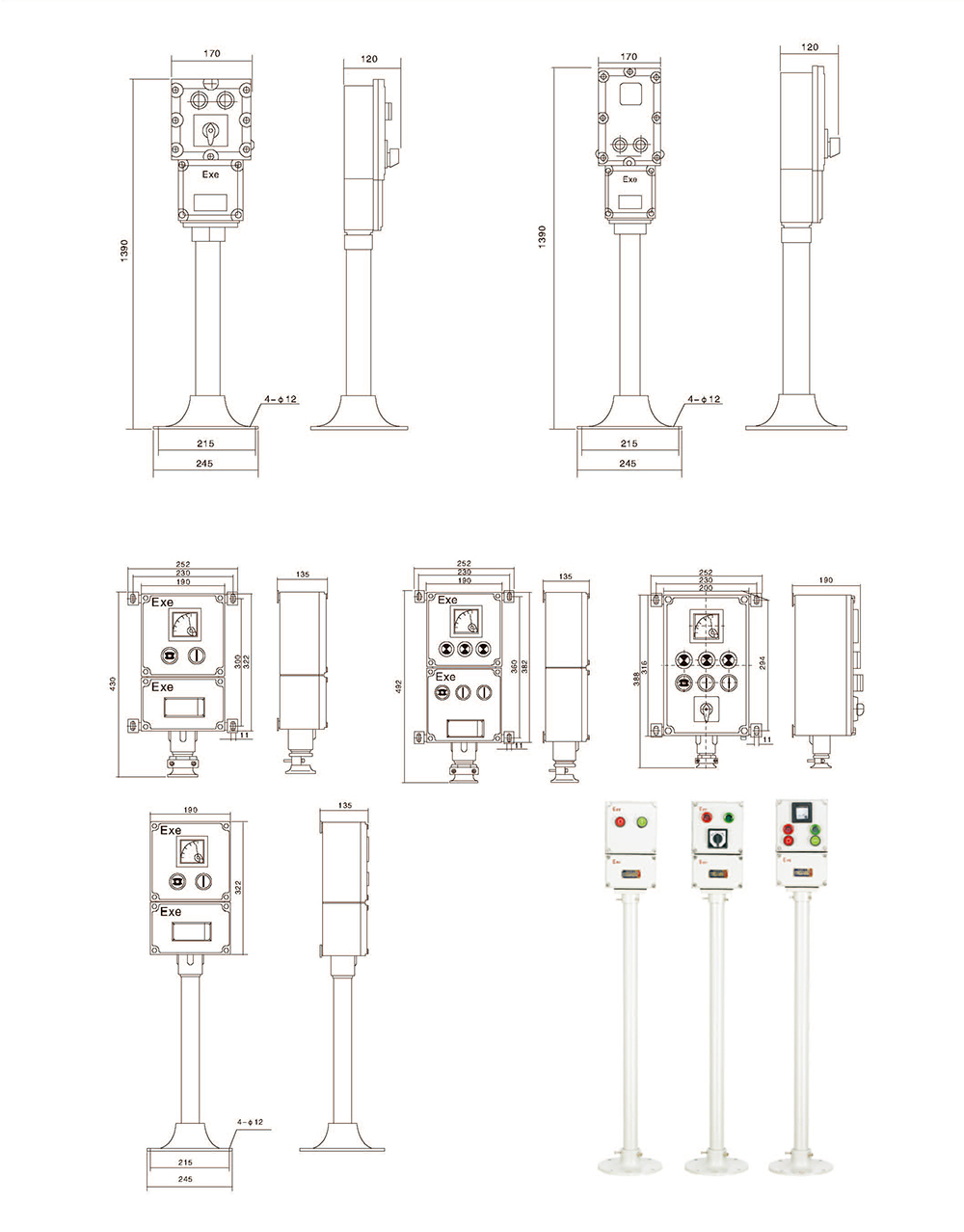

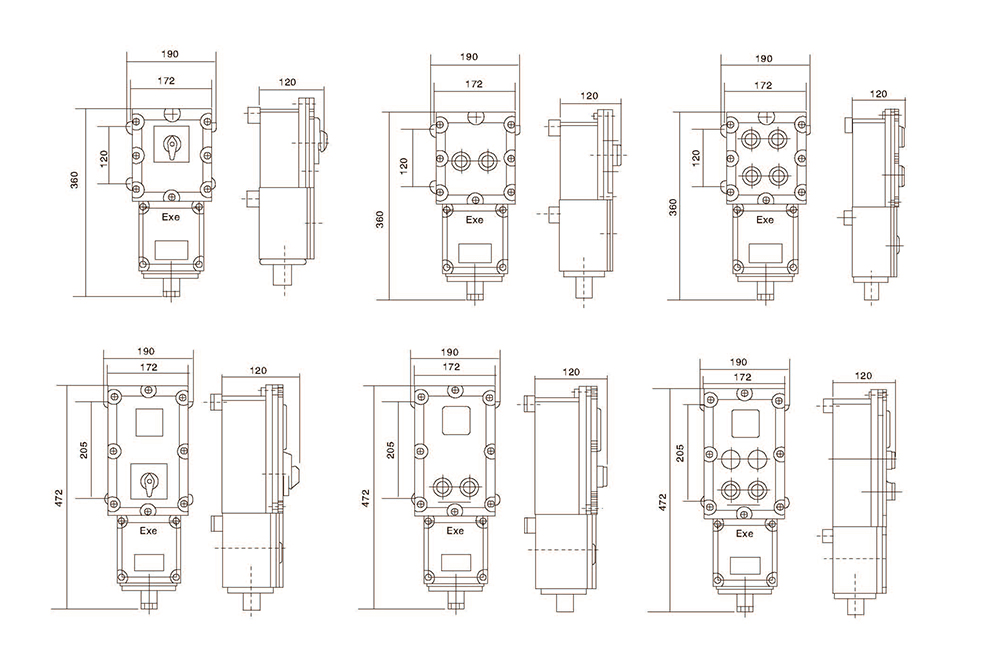

外形及安装尺寸
外形及安装尺寸

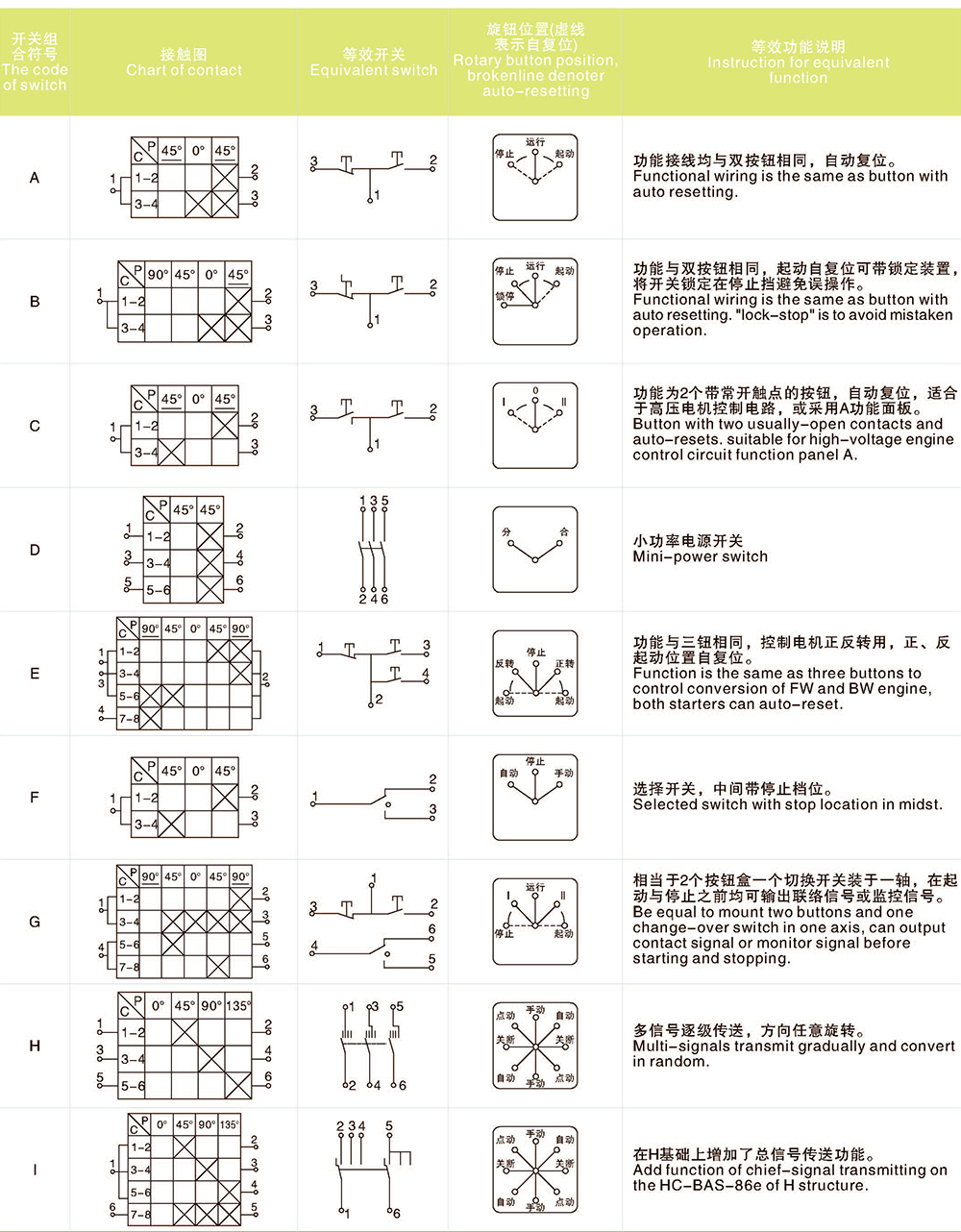

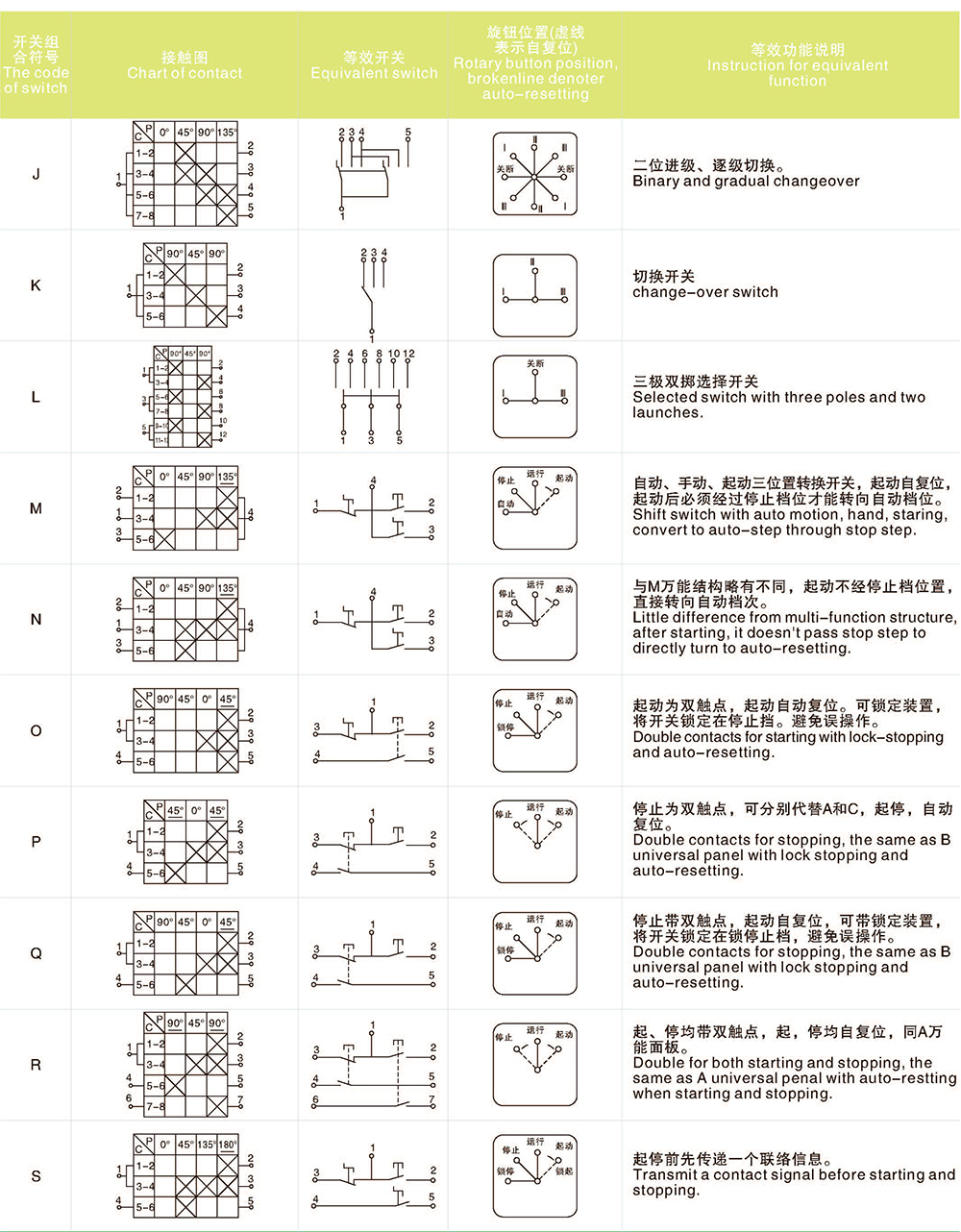

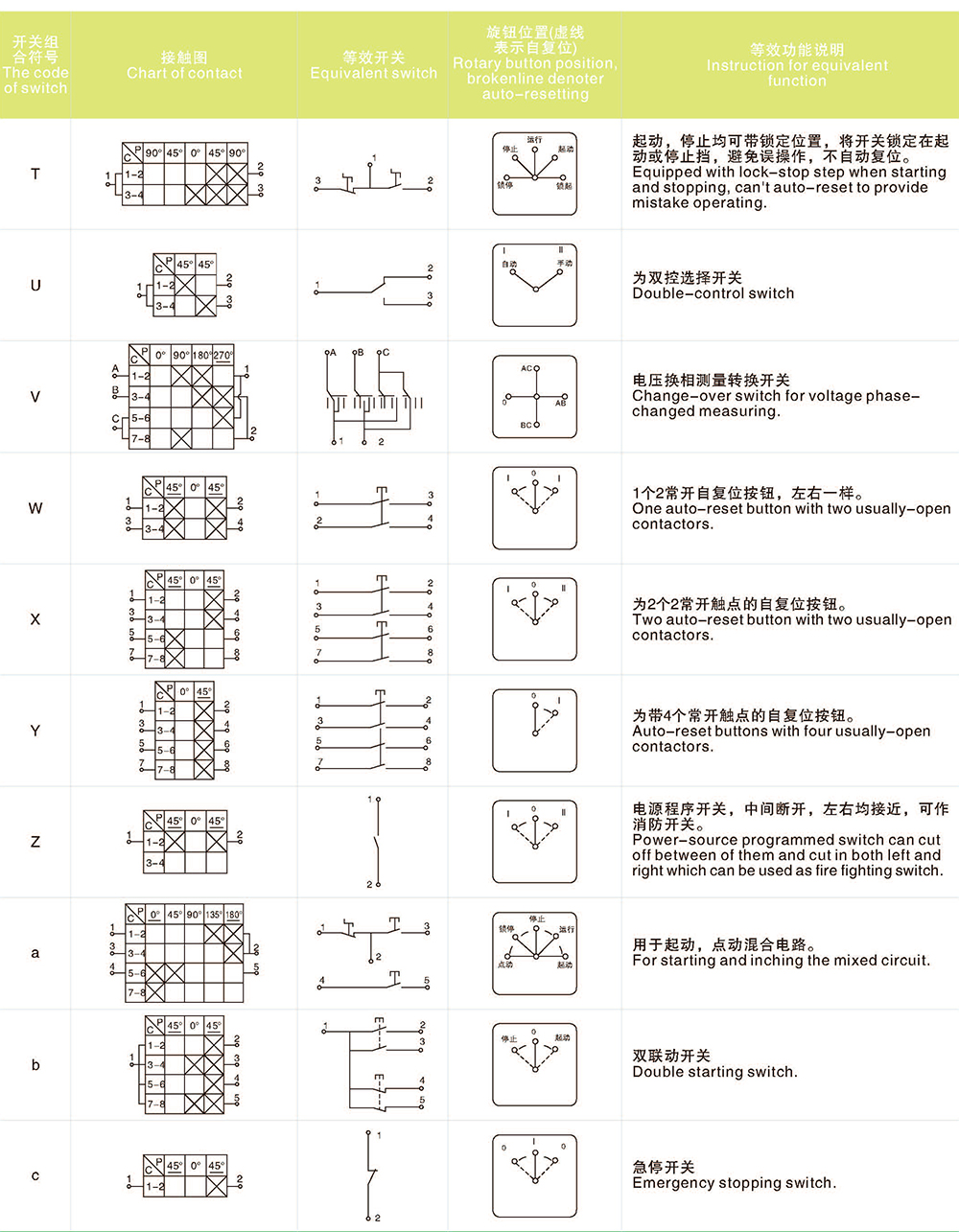

开关代号简要说明
