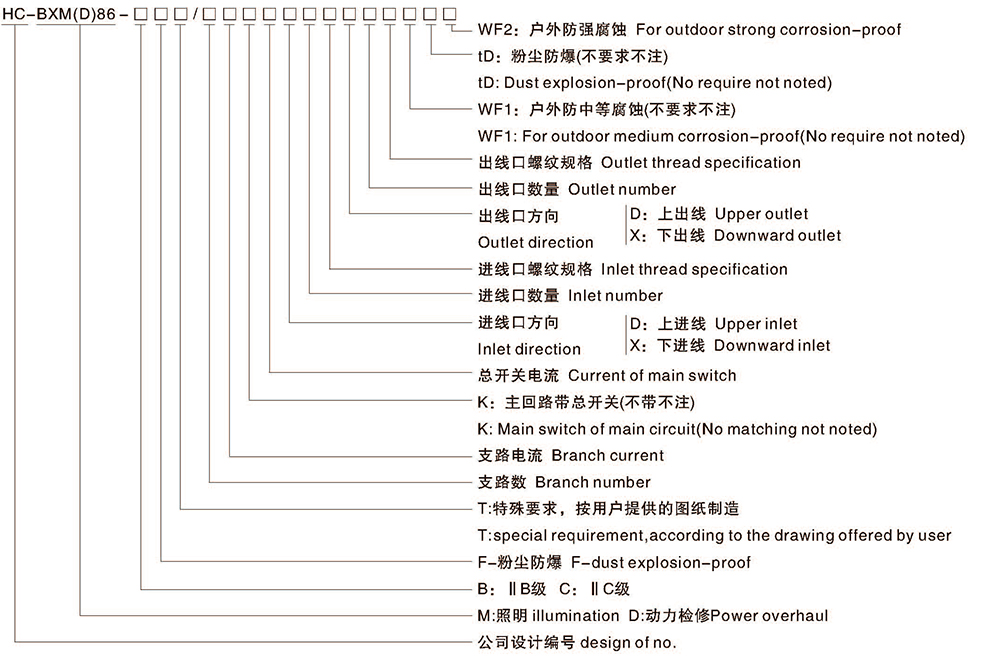

型号含义
适用范围
1.1区。2区危险场所或21区。22区危险场所:
2.7A。1B、IC爆炸性气体环题;
3.户内。户外(IP54. IP65);
4.温度组别:T1-T5;
5.应用于石油、化工、航天。军工等行业。
产品特点Features
1.壳体采用高强度合金铝-次性压铸成型,表面经高速抛丸清理后高压静电喷塑。外壳结构紧凑合理、材质密度高强度好、防爆性能优良,表面塑粉附着力强具有良好的防腐能力,表面光洁,美观大方;.
2.内可装元件为: C65、 C120、 NSX、DZ47、 CM1断路器及信号灯等,若需安装其他特殊元件,可与公司工程技术人员联系;
3.具有过载保护、短路保护、漏电保护、光控等功能;
4.本产品为复合型模块化结构,开关腔为隔爆型,母线腔和接线腔为增安型,可根据拥护要求,对各回路进行自由组合;
5.可根据用户要求特制。如加装电涌保护器、电流表、电压表、互感器等;常规产品操作手柄材质为工程塑料,操作手柄可根据要求加装挂锁,小型断路器挂锁手柄材料为高强度铝合金;
6.钢管,防爆挠性管,防爆电缆,布线均可。

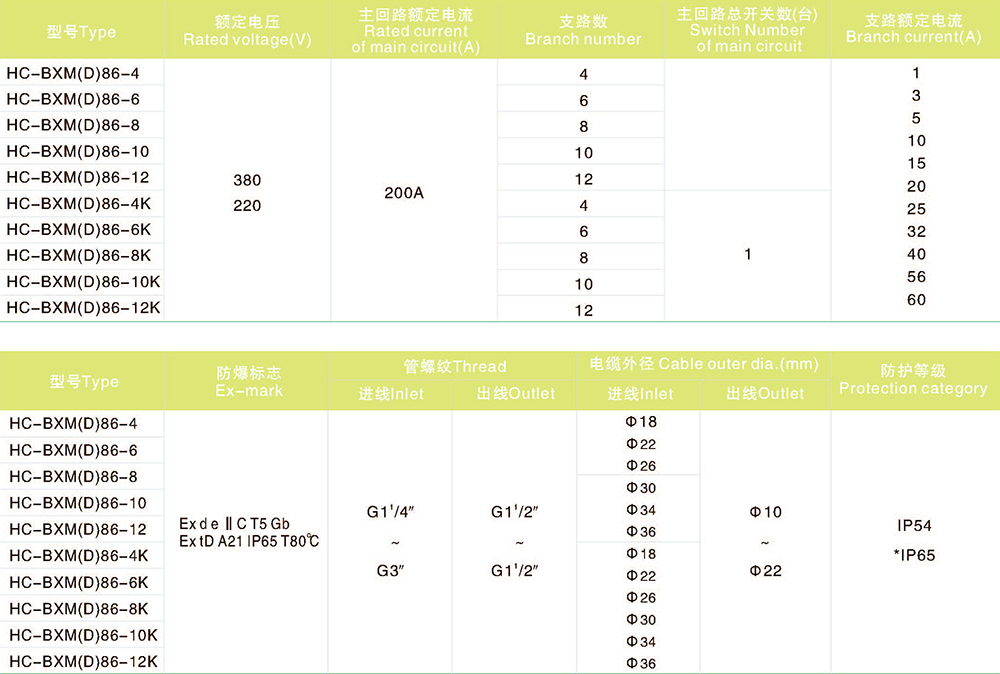

主要技术参数

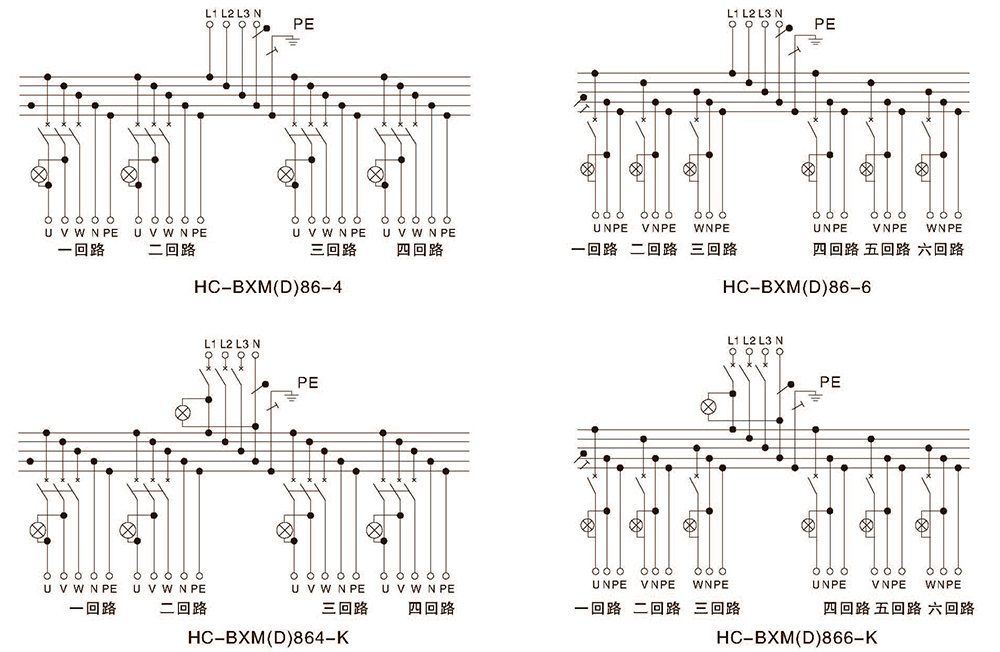

电器原理图

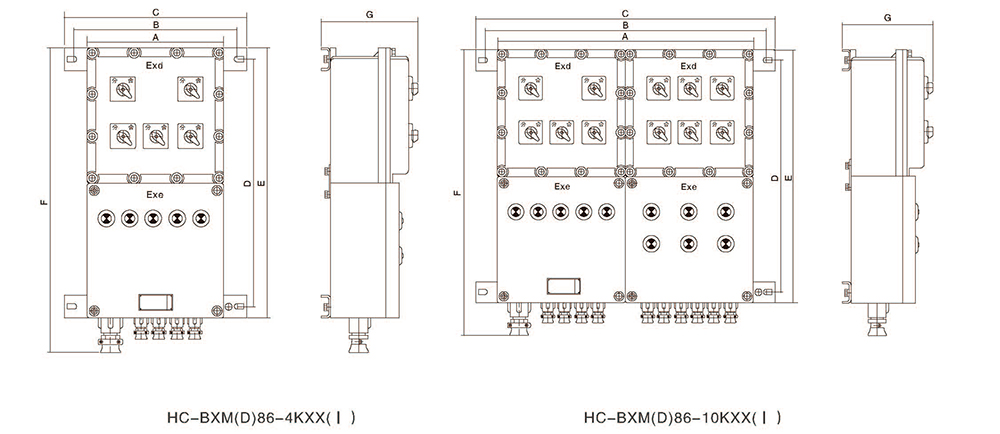

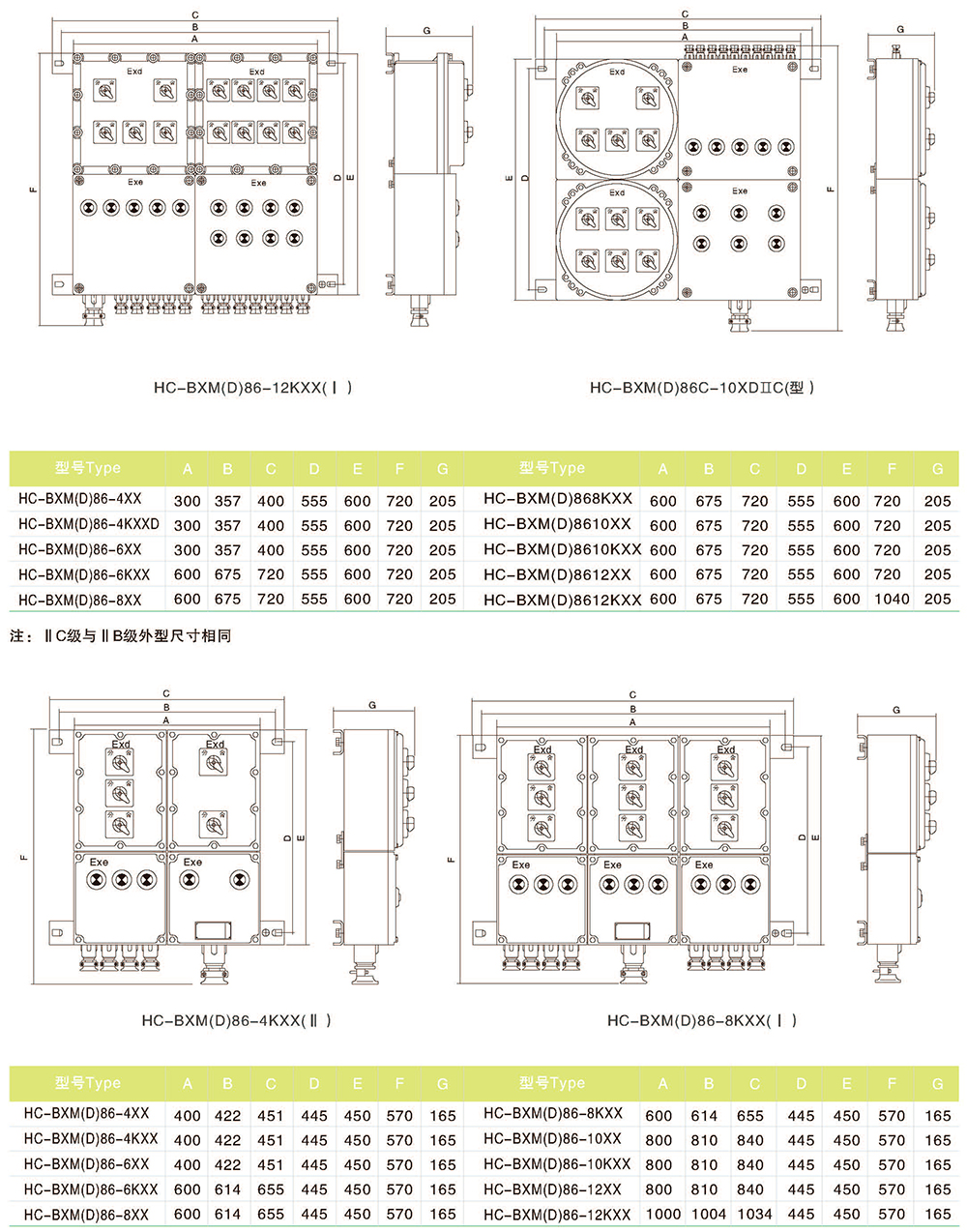

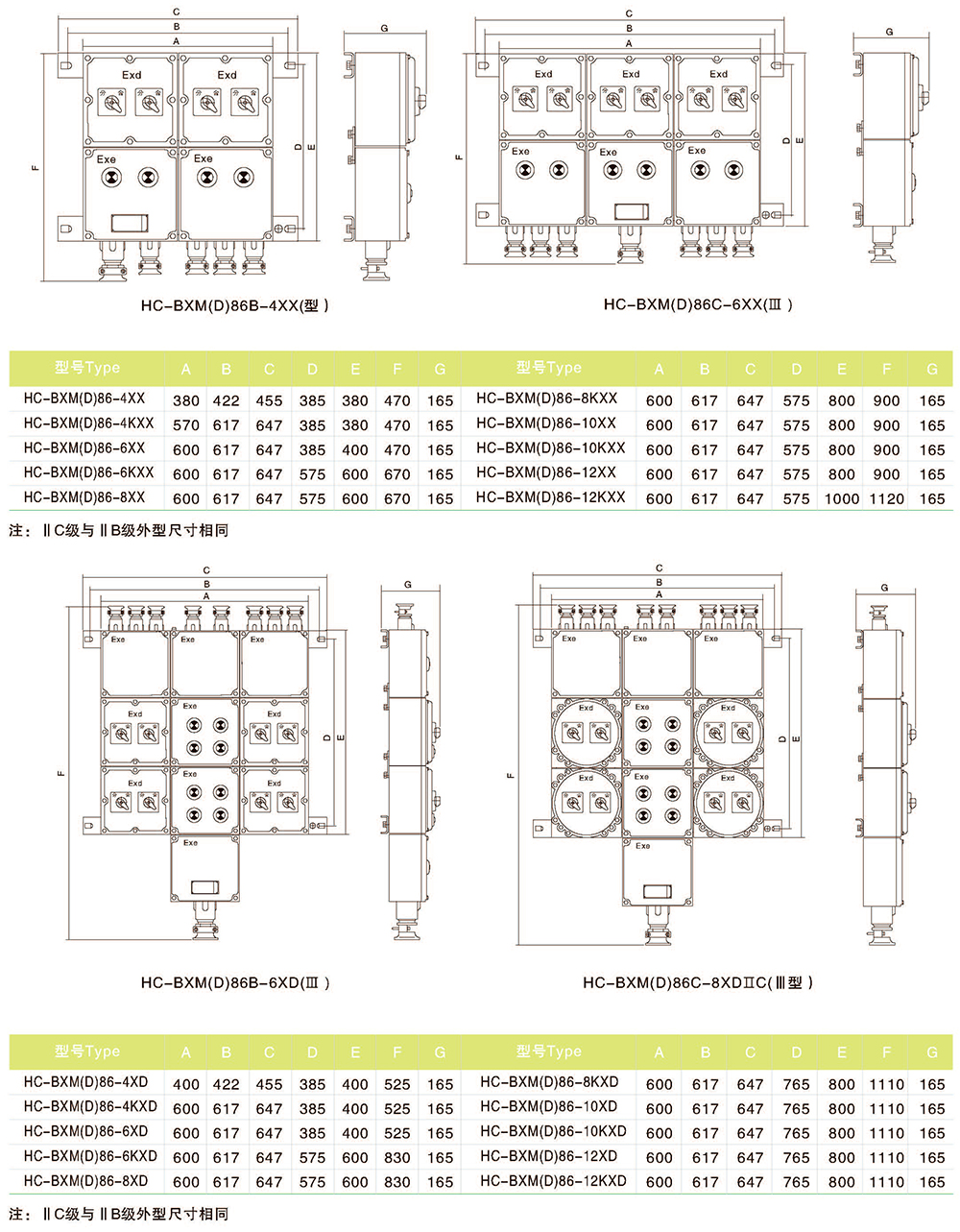

外形及安装尺寸
